Multispektrales Zielfernrohr DNT Optics ThermNight TNC635R

DNT Optics ThermNight TNC635R ist ein hochmodernes multispektrales Zielfernrohr, das Wärmebildtechnik mit digitalem Tag- und Nachtsichtgerät kombiniert. Beide Bildsysteme werden durch einen integrierten Laser-Entfernungsmesser und eine ballistische Recheneinheit DNT Ballistic Engine ergänzt. Der Schütze kann mit einem einzigen Gerät das Ziel anhand seiner Wärmequelle erkennen, es über das digitale Bild detailliert identifizieren, die Entfernung messen und anschließend die erforderliche ballistische Korrektur berechnen.

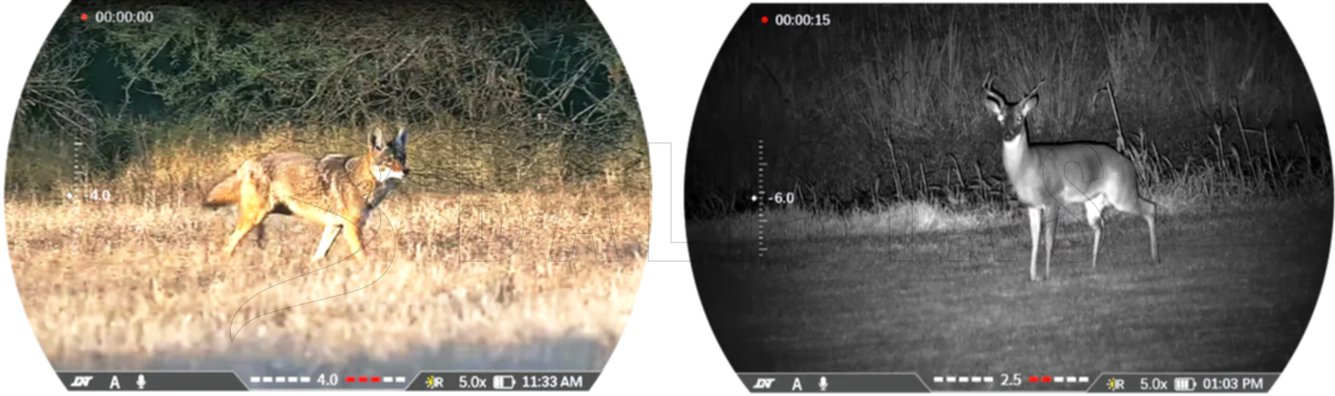

Der Wärmebildkanal arbeitet unabhängig vom Umgebungslicht und erleichtert die schnelle Detektion von Wild in der Dunkelheit, in unübersichtlichem Gelände oder vor komplexem Hintergrund. Der digitale Kanal mit Sony STARVIS 2 Sensor bietet dagegen ein detaillierteres Bild der Umgebung und unterstützt die präzise Zielidentifikation. Zwischen beiden Kanälen kann per separater Taste schnell umgeschaltet oder sie können gleichzeitig über die Picture-in-Picture-Funktion betrachtet werden.

Funktionen und Eigenschaften

Die Grundlage des Wärmebildkanals bildet ein hochsensibler ung Kühlter VOx-Mikrobolometer mit einer Auflösung von 640x512 px, einer Pixelgröße von 12 μm und einer thermischen Empfindlichkeit von NETD ≤18 mK. Dadurch können selbst geringe Temperaturunterschiede zwischen Ziel und Umgebung erkannt werden. Die Bildwiederholfrequenz von 50 Hz sorgt für eine flüssige Darstellung von sich bewegendem Wild ohne Bildruckeln.

Das Wärmebildobjektiv mit einer Brennweite von 35 mm bietet eine Grundvergrößerung von 1,5× und einen Gesamtbereich bis 6×. In Verbindung mit einem weiten Sehfeld von 12,52° × 10,02° ermöglicht es das schnelle Absuchen großer Flächen und bietet zugleich genügend Vergrößerung für eine präzisere Beobachtung entfernter Ziele.

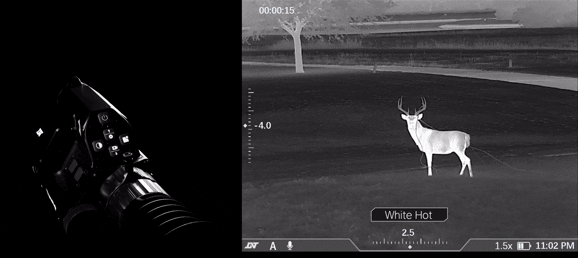

Das Wärmebild kann mit den Paletten White Hot, Black Hot, Red Hot und Iron Hot angepasst werden. Außerdem stehen die Bildprofile Natural, Enhanced und Highlight, einstellbare Kontrast- und Helligkeitsstufen sowie die Funktion Hotspot Tracking zur Verfolgung des heißesten Punktes zur Verfügung. So kann der Nutzer die Darstellung optimal an die aktuellen Bedingungen, die Zielentfernung und den Charakter der beobachteten Umgebung anpassen.

Der digitale Kanal nutzt einen hochsensiblen Sony STARVIS 2 CMOS-Sensor mit einer Auflösung von 1920×1080 px und einer Bildwiederholfrequenz von 60 Hz. In Kombination mit Optik aus ED-Glas und einer fortschrittlichen Bildverarbeitung liefert er bei Tag und bei sehr geringer Umgebungshelligkeit ein klares und detailreiches Bild. Das digitale Bild kann zwischen dem natürlichen Modus Natural und einem Modus mit verstärkten Farben umgeschaltet werden.

Der digitale Tag- und Nachtkanal bietet eine Grundvergrößerung von 5× und einen Gesamtbereich von 5–20×. Die Vergrößerung wird über einen Ring um das Okular gesteuert, ähnlich wie bei einem herkömmlichen Zielfernrohr. Ein abnehmbarer Hebel ermöglicht eine schnelle Vergrößerungsänderung auch mit Handschuhen oder bei Dunkelheit.

Das kombinierte Bild beider Kanäle wird auf einem feinen Micro-OLED-Display mit einer Auflösung von 1920×1080 px und einer Bildwiederholfrequenz von 60 Hz dargestellt. Das Display erhält das hohe Detailniveau des digitalen Kanals und ermöglicht zugleich die flüssige Beobachtung des Wärmebildes. Ein Augenabstand von 65 mm sorgt für eine angenehmere Kopfposition und ausreichend Abstand des Auges vom Zielfernrohr, auch bei der Verwendung mit stärkeren Kalibern.

Wärmebild und Nachtsicht gleichzeitig

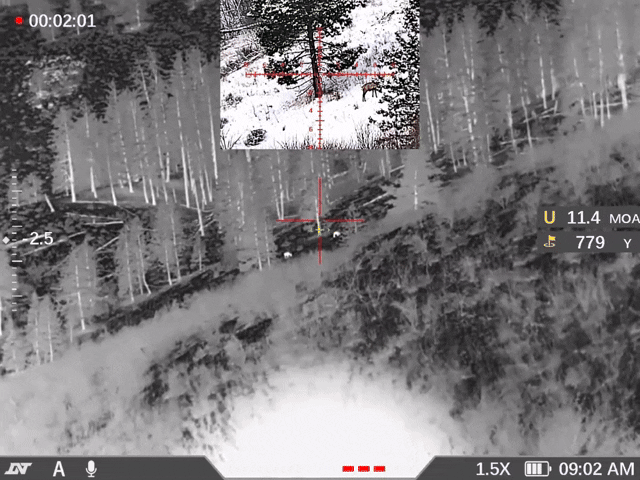

Die Funktion Picture-in-Picture ermöglicht die Anzeige von beiden Bildkanälen gleichzeitig. Das Hauptbild kann die Wärmebildansicht und das Hilfsfenster die digitale Nachtsicht darstellen, oder die Positionen können mit einem Tastendruck vertauscht werden. Der Wärmebildkanal kann so zur schnellen Detektion der Wärmequelle und das digitale Bild zur genaueren Identifikation des Ziels genutzt werden, ohne ins Menü gehen oder das Gerät wechseln zu müssen.

Die Position des Hilfsfensters kann links, mittig oder rechts eingestellt werden. Das Absehen und der berechnete ballistische Haltepunkt können ebenfalls im Picture-in-Picture-Fenster angezeigt werden, sodass auch bei gleichzeitiger Beobachtung beider Bildkanäle präzises Zielen möglich ist.

Die Funktion Thermal Zoom Lock ermöglicht das Sperren der Vergrößerung des Wärmebildkanals. Der Schütze kann dann die Vergrößerung des digitalen Bildes ändern, ohne dass sich gleichzeitig der Maßstab des Wärmebildes im Hauptbild oder im Hilfsfenster ändert. Das Ziel bleibt so im Wärmebild auch während des detaillierten Heranzoomens des digitalen Kanals leicht auffindbar.

Abnehmbarer IR-Aufheller

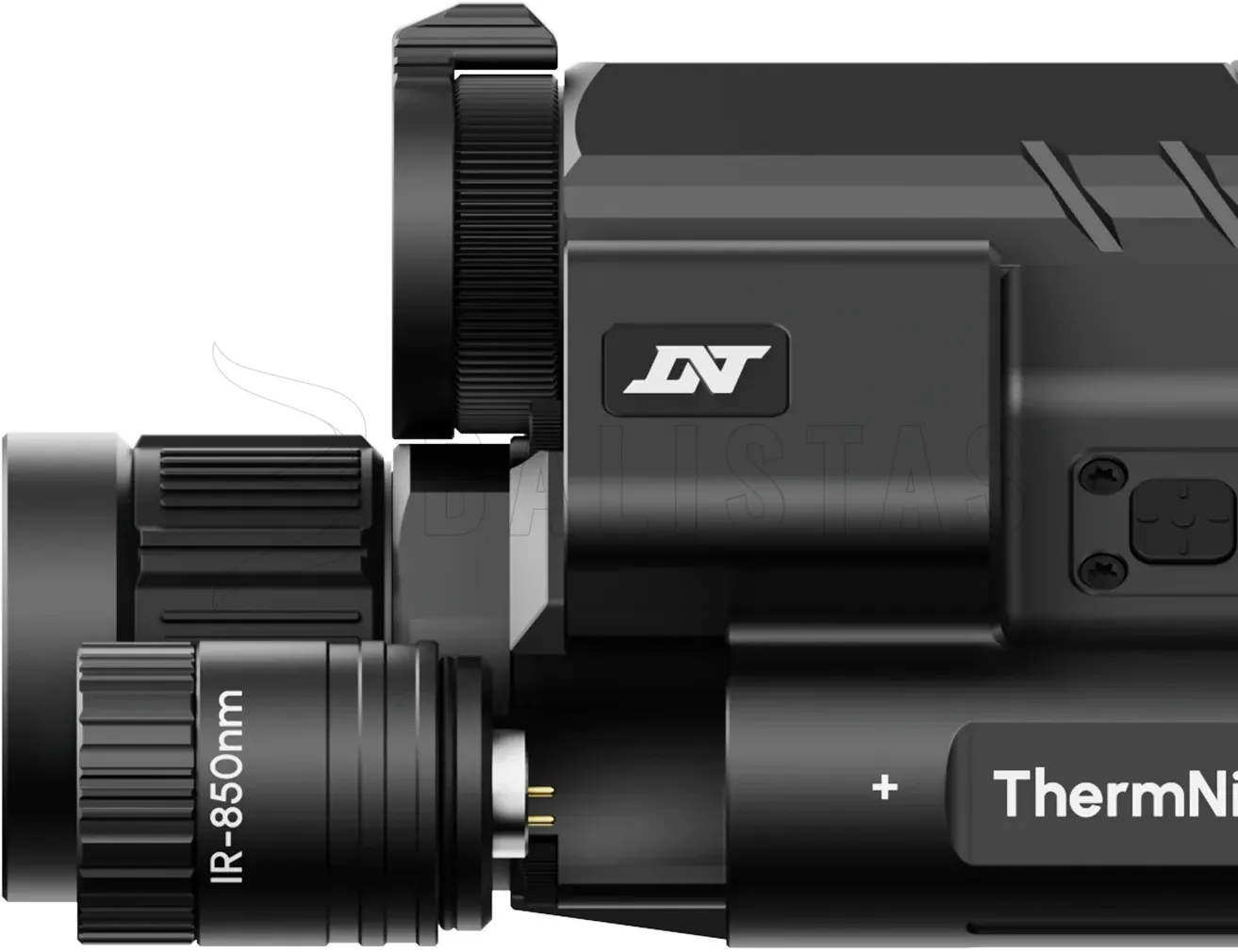

Für den Einsatz des digitalen Kanals in absoluter Dunkelheit ist das Zielfernrohr mit einem abnehmbaren Infrarot-Aufheller mit einer Wellenlänge von 850 nm ausgestattet. Die Intensität kann in mehreren Stufen reguliert oder im Automatikmodus betrieben werden. Das Modul kann bei Bedarf durch eine optionale 940-nm-Variante ersetzt werden, die für eine unauffälligere Nutzung bei der Nachtjagd sorgt.

Bei längerer Nutzung mit hoher Leistung reduziert der Aufheller automatisch die Intensität, um eine Überhitzung zu verhindern. Nach längerer ununterbrochener Nutzung kann er sich automatisch abschalten. Diese Schutzfunktion sollte bei längerem Beobachten von einem festen Standort aus berücksichtigt werden.

Laser-Entfernungsmesser

Der integrierte Laser-Entfernungsmesser mit einem Messbereich von 5–1100 m ermöglicht die Ermittlung der Zielentfernung, ohne ein separates Gerät zu verwenden oder die Schützenposition zu verändern. Der gemessene Wert wird direkt im Sehfeld des Zielfernrohrs angezeigt und kann sofort von der ballistischen Recheneinheit genutzt werden.

Der Entfernungsmesser unterstützt Einzel-, Dauer- und Zeitmessung. Der Einzelmodus eignet sich für statische Ziele, während die Dauer­messung die Entfernung in Echtzeit bei Bewegung des Ziels oder des Schützen aktualisiert. Der Zeitmodus führt Messungen für eine vorgewählte Dauer durch und beendet sie anschließend automatisch.

DNT Ballistic Engine

An den Entfernungsmesser schließt sich die integrierte ballistische Recheneinheit DNT Ballistic Engine an. Nach Eingabe der erforderlichen Daten zu Waffe und Munition berechnet sie die Korrektur gemäß der gemessenen Entfernung und dem Schusswinkel. Das Gerät ist mit einem 3-Achsen-Gyroskop ausgestattet, das hilft, Neigung und Winkel der Waffe zu berücksichtigen.

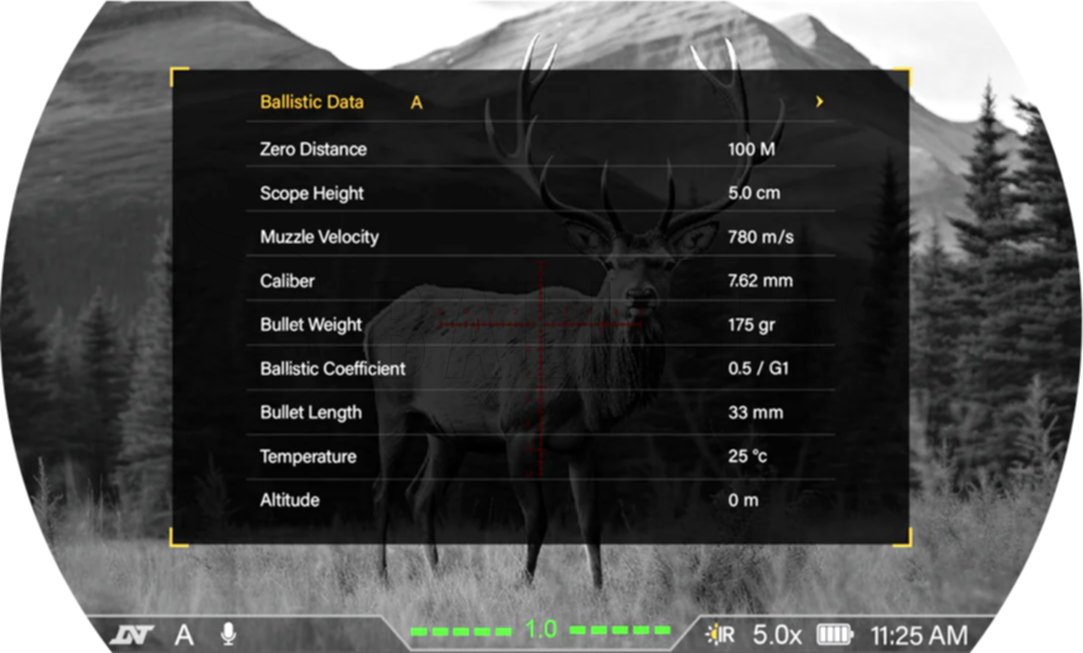

In das ballistische Profil können beispielsweise Einschussentfernung, Höhe des Zielfernrohrs über der Laufachse, Mündungsgeschwindigkeit, Kaliber, Geschossgewicht und -länge, ballistischer Koeffizient, Temperatur und Höhenlage eingegeben werden. Die Profile können direkt im Zielfernrohr oder komfortabler in der DNT Mobil-App eingestellt werden.

Es stehen zwei Methoden zur Anzeige des Ergebnisses zur Verfügung. Im Modus Holdover bleibt das Hauptabsehen an der ursprünglichen Position und im Bild erscheint ein separater Korrekturpunkt. Im Modus Dial-In wird der Hauptzielpunkt elektronisch gemäß der berechneten Korrektur verschoben. Durch wiederholtes Drücken der Taste kann das Absehen auf die ursprüngliche Einschusslage zurückgesetzt werden.

Die ballistische Korrektur funktioniert auch bei gleichzeitiger Anzeige von Wärmebild und digitalem Kanal. Nach dem korrekten Einschießen beider Bildsysteme wird der berechnete Haltepunkt sowohl im Hauptbild als auch im Hilfsfenster deckungsgleich dargestellt.

Absehen und Einschießen

ThermNight bietet 8 Absehentypen in 5 Farben für den digitalen und den Wärmebildkanal. Die Auswahl umfasst Absehen in der ersten und zweiten Bildebene, sodass der Schütze die Darstellung an seine Schussweise und die verwendete Vergrößerung anpassen kann.

Die Funktion One-Shot Zero erleichtert das Einschießen beider Bildkanäle. Nach dem Schuss kann das Bild eingefroren und das Absehen elektronisch auf die tatsächliche Treffpunktlage verschoben werden.

Videoaufzeichnung und RAV

Das Zielfernrohr ermöglicht die Aufzeichnung von Videos mit Ton in einer Auflösung von 1800×1080 px. Die Aufnahmen werden im integrierten Speicher mit einer Kapazität von 64 GB abgelegt, sodass keine zusätzliche Speicherkarte erforderlich ist. Das eingebaute Mikrofon kann bei Bedarf ein- oder ausgeschaltet werden.

Neben der normalen Aufzeichnung bietet ThermNight auch Loop-Recording und die Funktion RAV – Recoil Activated Recording. Im Automatikmodus erkennt das Zielfernrohr den Rückstoß und zeichnet den entscheidenden Moment rund um den Schuss auf.

Wi-Fi und DNT Mobil-App

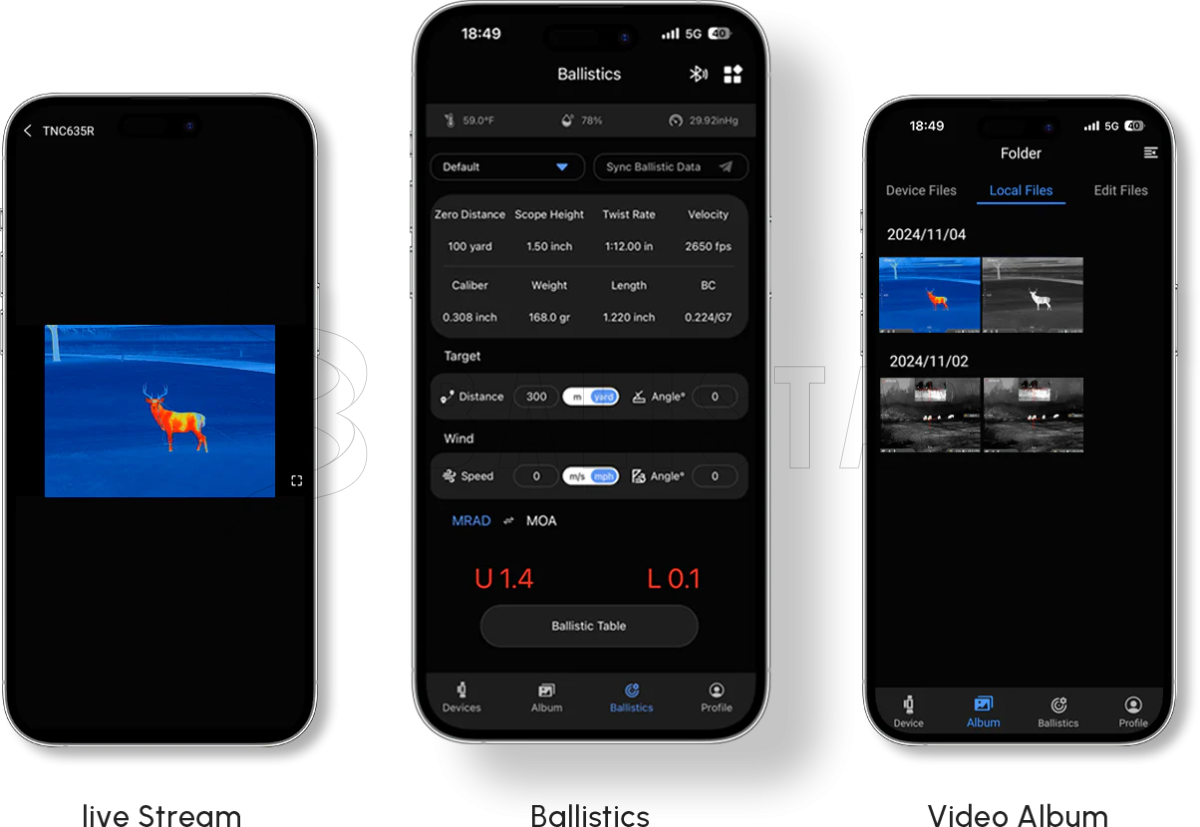

Über das integrierte Wi-Fi kann das Zielfernrohr mit der DNT Mobil-App für Geräte mit Android und iOS verbunden werden. Die App ermöglicht das Betrachten des Livebildes des Zielfernrohrs, die Verwaltung gespeicherter Aufnahmen, das Einstellen ballistischer Profile und deren Übertragung auf das Gerät.

AutoWake und intuitive Bedienung

Die Funktion AutoWake nutzt einen integrierten Sensor zur Erkennung, ob der Schütze gerade durch das Okular blickt. Entfernt der Nutzer den Kopf, schaltet das Gerät automatisch in den Energiesparmodus. Bei Rückkehr in die Schussposition aktiviert es sich wieder, was die Batterielaufzeit verlängert und gleichzeitig die schnelle Einsatzbereitschaft erhält.

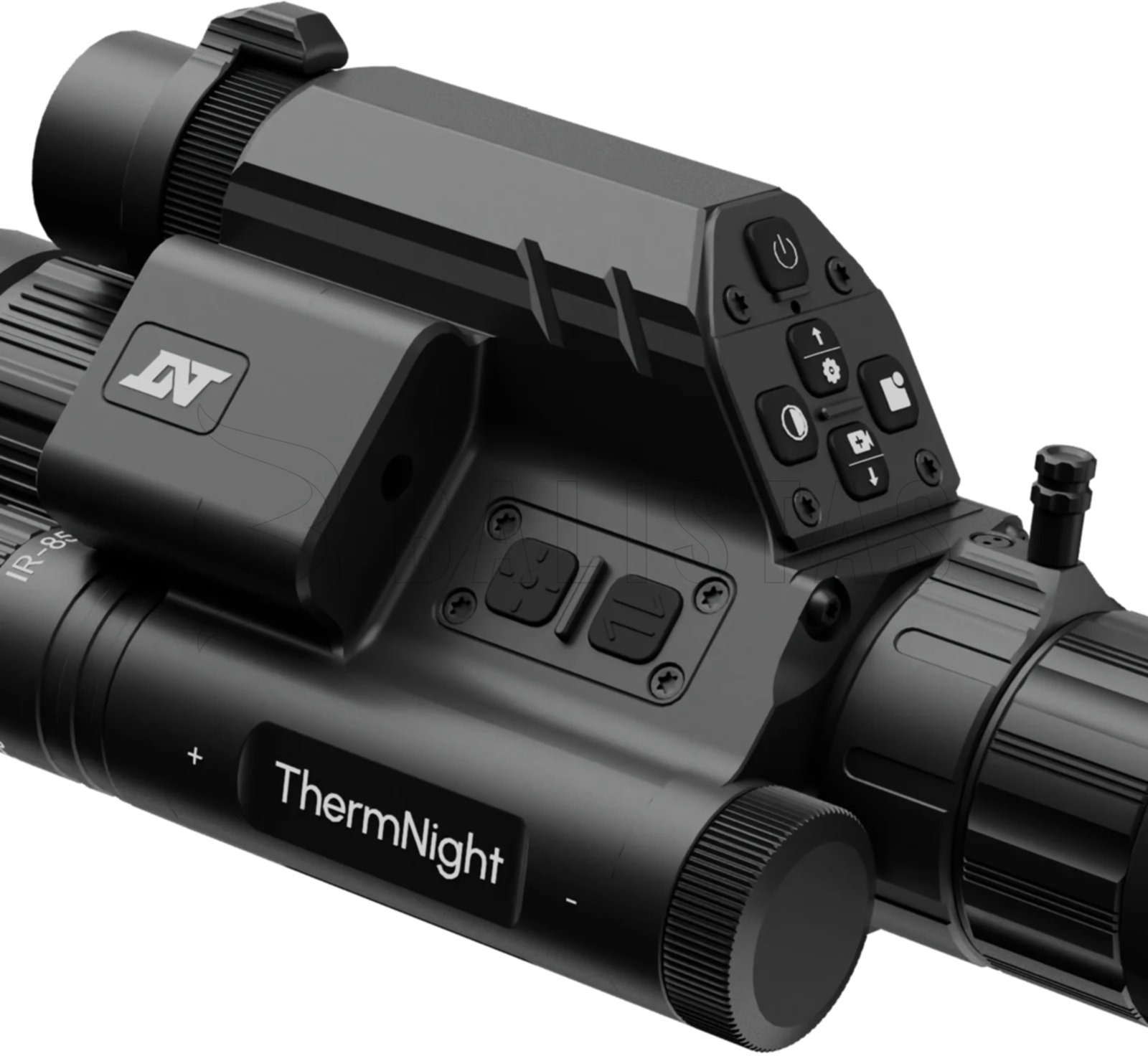

Die wichtigsten Funktionen verfügen über eigene physische Tasten. Separat bedienbar sind die Umschaltung zwischen Wärmebild- und Digitalkanal, der Entfernungsmesser, die Aufnahme, Bildmodi und Picture-in-Picture. Die Vergrößerung wird über den Ring um das Okular eingestellt, sodass im normalen Betrieb kein Navigieren durch das Displaymenü notwendig ist.

Robuste und kompakte Konstruktion

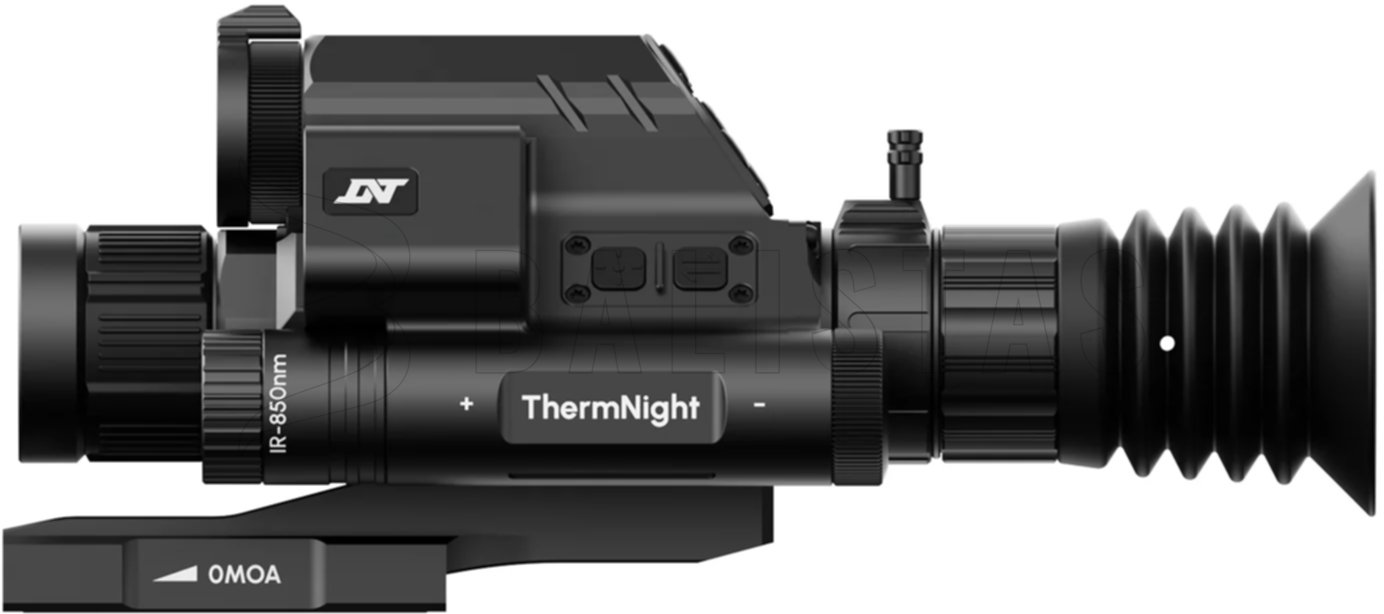

Trotz der Kombination aus zwei fortschrittlichen Bildkanälen, Entfernungsmesser, IR-Aufheller und ballistischer Recheneinheit wiegt das Zielfernrohr nur 724 g und seine Abmessungen betragen 232 × 82 × 78 mm. Das Gehäuse mit der Schutzart IP67 ist gegen Staub, Regen und kurzzeitiges Untertauchen geschützt.

Die Rückstoßfestigkeit beträgt 800 G und der Hersteller gibt die Kompatibilität bis zum Kaliber .50 BMG an. Der Einsatzbereich von −20 bis +50 °C ermöglicht die Verwendung bei winterlicher Kälte ebenso wie bei hohen Sommertemperaturen.

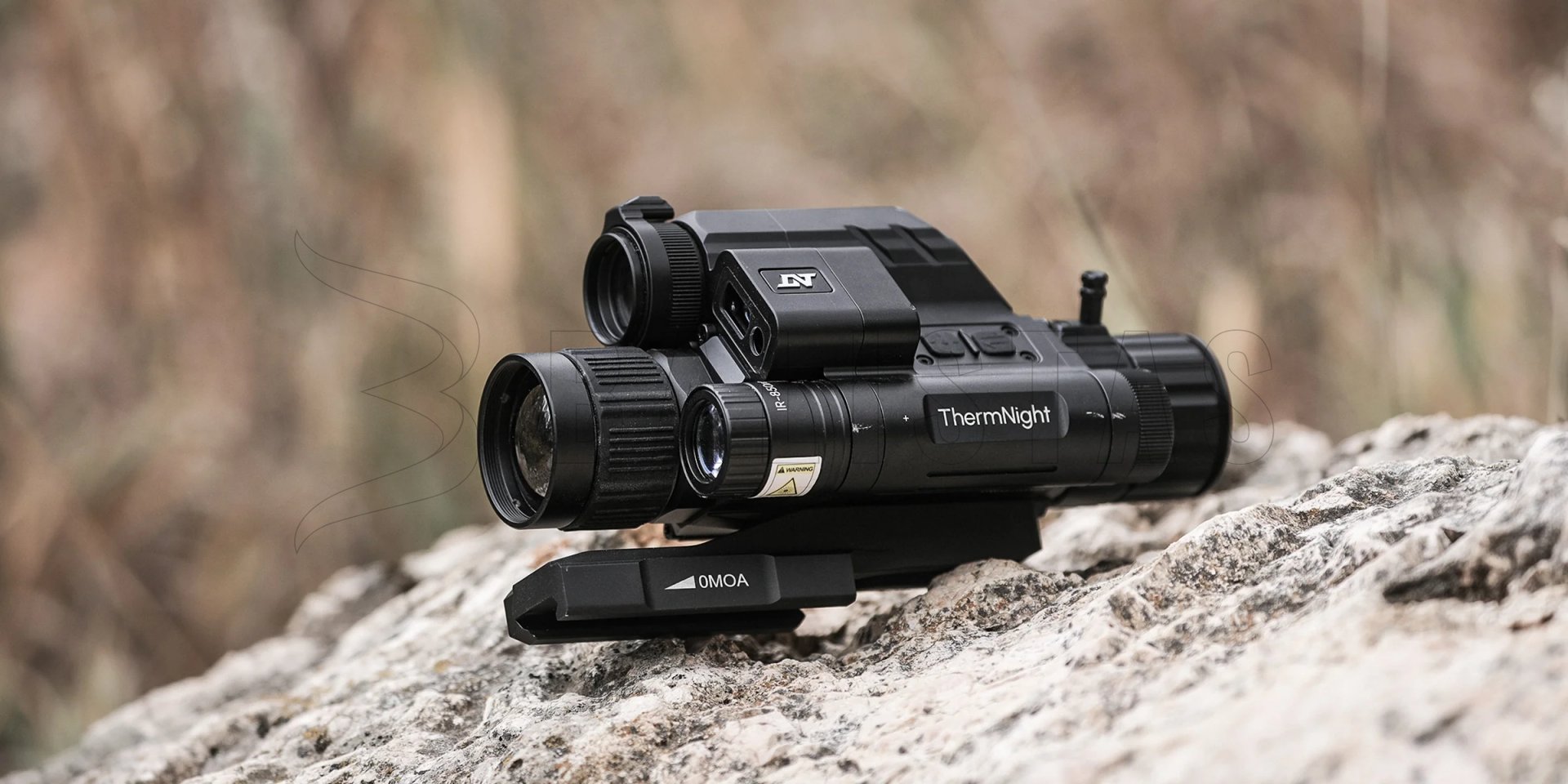

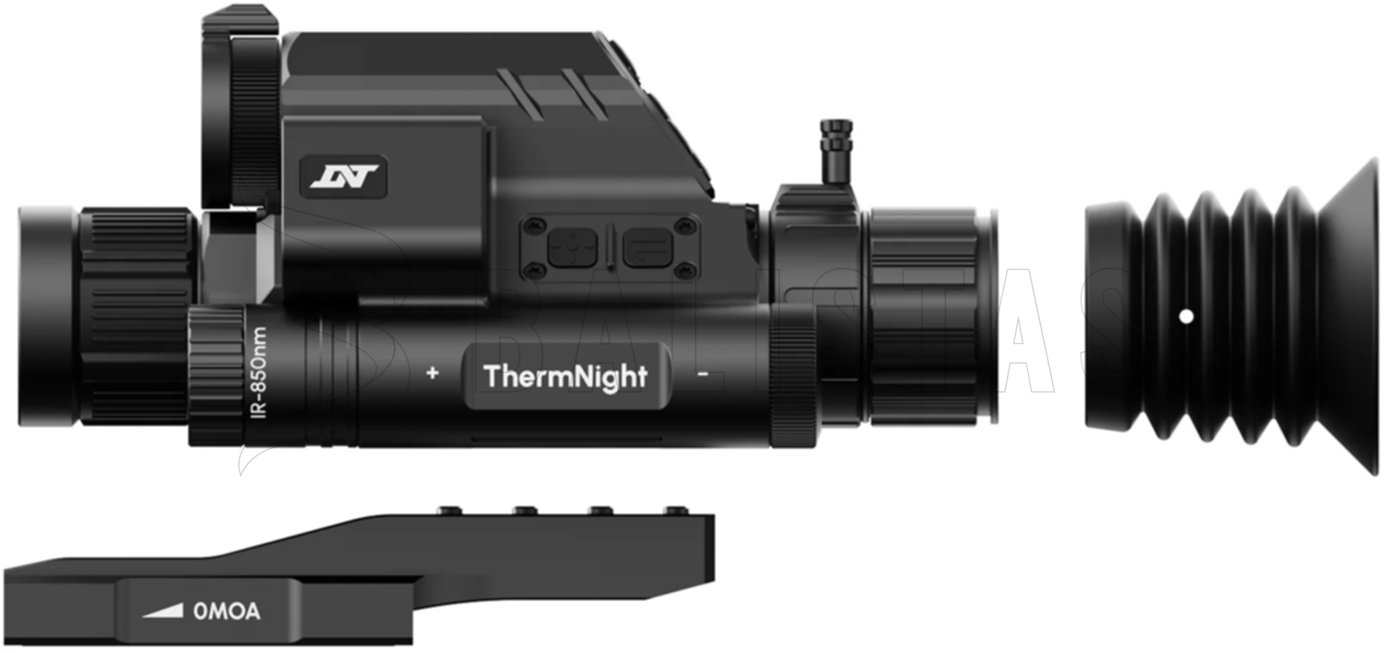

Zum Lieferumfang der angegebenen Konfiguration gehören zwei Montagen für die Picatinny-Schiene. Die kurze Montage PMS 0 MOA eignet sich für die Standardmontage, während die lange Montage PM20L 20 MOA eine Vorneigung für das Schießen auf größere Entfernungen bietet.

Stromversorgung

Als Energiequelle dient ein austauschbarer Li-Ion-Akku des Typs 21700 (nicht im Lieferumfang enthalten), der eine Betriebsdauer von bis zu 5,5 Stunden bietet.

Das Zielfernrohr kann auch über eine externe 5V-Quelle über den USB-C-Anschluss betrieben werden. Bei längerer Beobachtung von einem festen Standort aus kann so eine geeignete Powerbank verwendet und die Kapazität des eingelegten Akkus geschont werden. Der 21700-Akku und ein kompatibles Ladegerät müssen separat erworben werden.
